2. Устройство и принцип работы

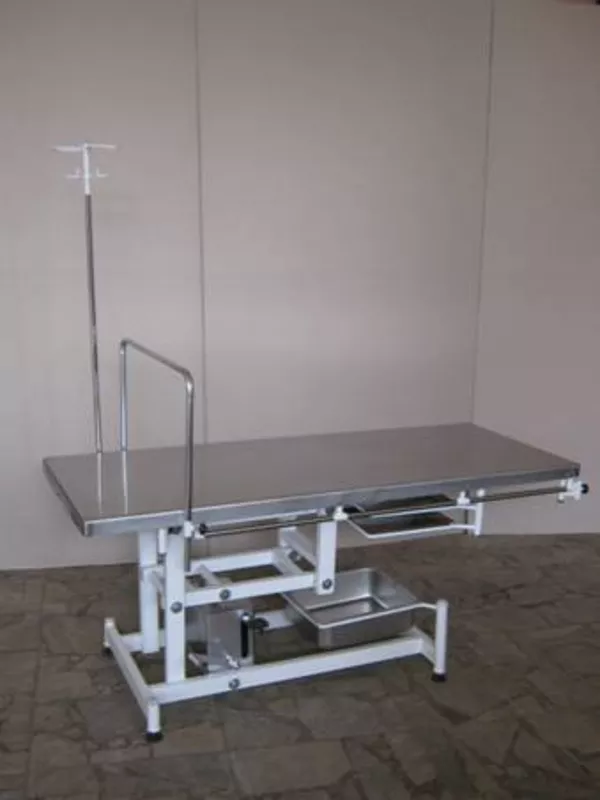

2.2. Стол представляет собой сборную конструкцию, состоящую из неподвижного основания, панели, рычажного механизма, подъема-опускания панели и гидропривода, позволяющего осуществлять вертикальное перемещение панели с фиксацией выбранной высоты.
2.3. Основание стола установлено на четырех винтовых опорах, служащими для установки панели стола по уровню относительно пола операционной комнаты.
На одной из опор основания расположен поворотный кронштейн с кассетой для установки большого лотка.
2.4. Панель стола состоит из трубчатого каркаса с вертикальными стойками, являющимися частью рычажного механизма вертикального перемещения панели.
Плоскость для лежания панели и ее боковые стороны обшиты листом из коррозионно-стойкой стали (нержавейка). Под панелью имеется кронштейн с двумя поворотными кассетами для установки малых нержавеющих лотков. По углам панели расположены четыре поворотных кронштейна для установки штативной стойки. Под панелью, вдоль ее длинных сторон равномерно расположены скобы и крючки, предназначенных для крепления ремней фиксирующих тело животного во время операции.
2.5. Механизм подъема-опускания панели расположен между основанием и панелью стола
и состоит из системы рычагов, управляемых гидроприводом. Опорная поверхность гидропривода расположена на качающейся платформе , укрепленной на основании , а толкающий шток гидропривода закреплен на одном из шатунов, соединяющих стойки основания с вертикальными стойками трубчатого каркаса панели.
2.6. Управление гидроприводом – педальное: многократным нажатием на правую педаль осуществляется подъем панели, однократным нажатием на левую педаль – плавное опускание ( для остановки опускания панели, достаточно снять ногу с педали).
